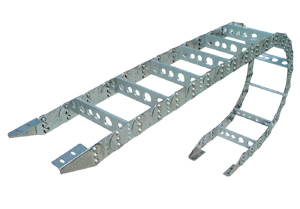

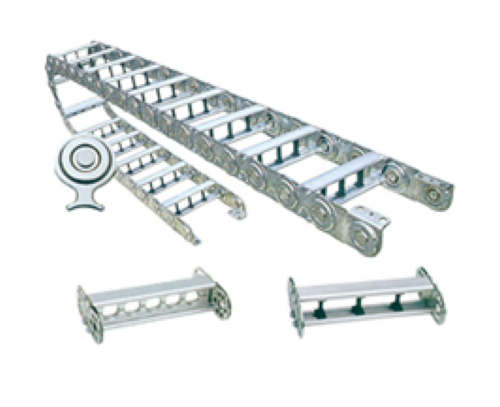

TL 钢制拖链：
TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便、使用可靠、易拆卸、本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲灵活，阻力变小，降低了噪音，从而可保证长时间使用不变形，不下垂。
本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

TL型钢制拖链主要参数：


参数型号	TL45	TL65	TL95	TL125	TL180	TL225

节距 t	45	65	95	125	180	225

弯曲半径 R	50	75 90 115 125 145 185	115 145 200 250 300	200 250 300 350 470 500 575 700 750	250 300 350 450 490 600 650	350 400 600 750

拖链最小宽度 Bmix	30	70	120	120	200	250

拖链最大宽度 Bmax	250	350	450	550	650	100

拖链长度 L	由用户按需要自定

支撑板最大孔径 D1	20	30	50	75	110	150

矩形孔 Dmax	16	26	46	72	-	-

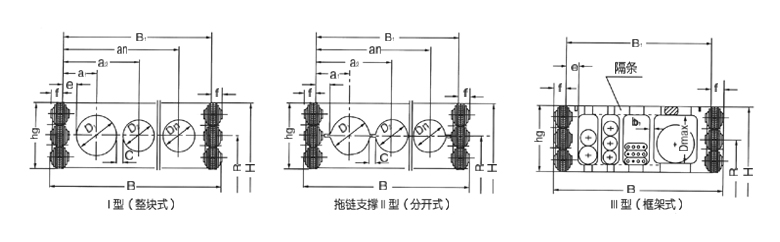

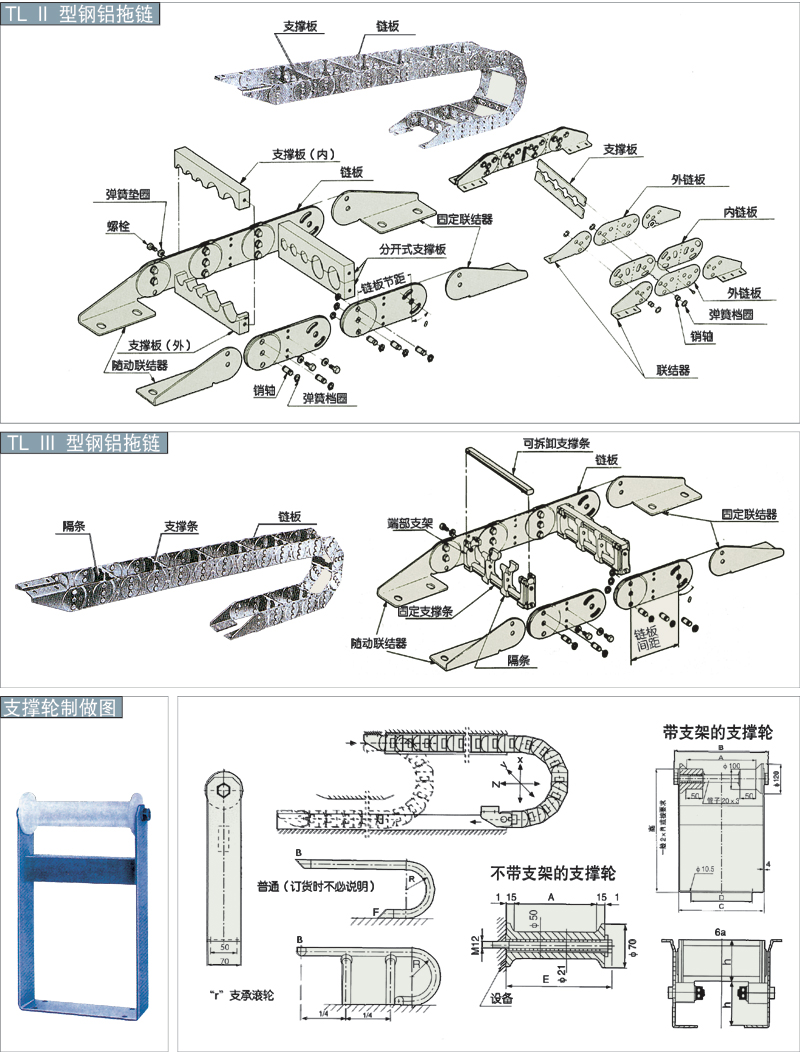

支撑板参数：


型号	TL45	TL65	TL98	TL125	TL180	TL225

支撑型式	\|	\| \|\|\|\|\|	\| \|\| \|\|\|	\| \|\| \|\|\|	\|\|	\|\|

e	8	10	12	12	15	22

f	8	8	10	12	15	15

b1	-	-3	-4	-5	-	-

al ～ an D1 ～ Dn	按用户需要自定

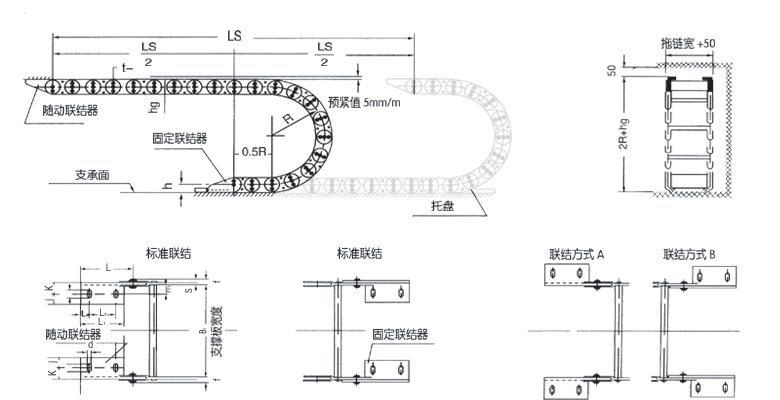

联结器参数：


型号参数	hg	D	Cmin	j	k	m	l1	l2	l3	l4	d	h	s

TL45	30	14	4	9.5	13.5	11.5	50	30	3	10	6.5	15	2

TL65	44	26	4	13	17	14	75	45	5	15	7	22	3

TL95	70	46	5	25	30	26	105	65	10	20	9	35	4

TL125	96	72	6	25	30	25	130	80	10	25	11	48	5

TL180	144	-	7	25	35	29	175	115	10	30	13	72	6

TL225	200	-	10	35	45	39	200	140	10	30	18	100	8
